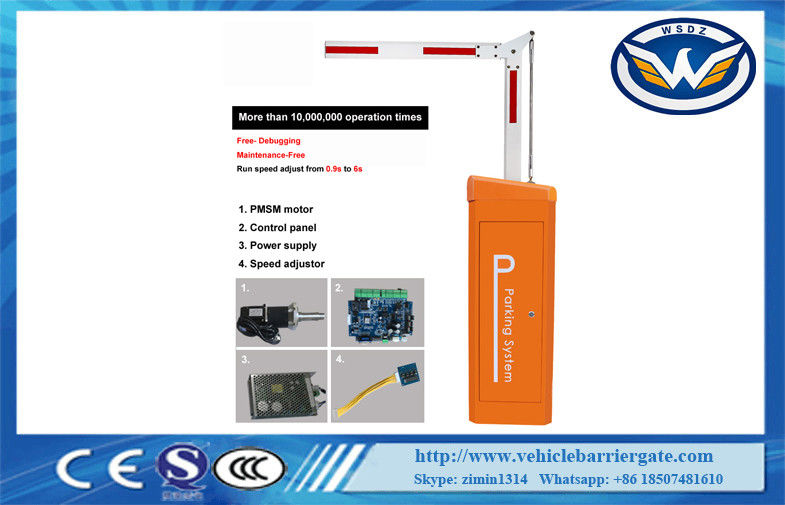

지적인 장벽, 천만 가동 시간을 주차하는 24V DC 자동 귀환 제어 장치 모터 붐

위/아래 속도 모수 조정 지시:

매개변수 이름 설명:

D00spa 이름

PA__00 모수 품목

PA__AST: 리셋

** _는 잘못합니다: 가짜 경보

중요한 묘사:

메뉴: 메뉴 열쇠, 4개의 모수에 있는 스위치

L / R 화살: 좌우 운동 열쇠, 원형의 움직임, 대응 특성 섬광

화살 높은 쪽으로: 0개에서 9개를 증가시키고십시오, 열쇠를 순환하고십시오, 누르는 각각을 위해 1개를 추가하십시오

들어가십시오: 엔터 키를. 압박은 지금 표시한 모수에 특정한 모수 조정에 들어가기 위하여 들어갑니다.

모수 설명:

1d0000, 2d0000, 3d0000, 4d0000: 현재 모수가 대응하게 할 수 있는 0000이다는 것을 나타냅니다,

교정 맨 우측 측에 까지 제 4 조금.

중간 반환 시간 모수: PA__09 (100에서 범위 ~ 1500년)

위 모수: PA__10, PA__11 (100 ~ 9999), PA__12 (01에서에서 범위 범위 ~ 99),

아래로 모수: PA__13, PA__14 (100 ~ 9999), PA__15 (01에서에서 범위 범위 ~ 99),

하위 모수: PA__20 (01에서 범위 ~ 9999)

위치 모수 높은 쪽으로: PA__21 (01에서 9999까지 범위)

저항 감도: PA__23 (10에서 99까지 범위)

수평 붐: PA__30 (0에서 1)까지 범위

1. NO/NC 형태 선택, NC를 위한 감광 스위치 1에서, 위에, 떨어져를 위한 아니.

2. 자동 폐쇄 때 파워를 끄가 또는 열리는 선택을 자동적으로 문을 답니다. 감광 스위치 2에서는, 자동적인 오프닝을 위해 위에 입니다

파워를 끄 때;

3. 자동적인 반전은 또는 외부 장애를 만나다 때 선택을 멈춥니다. 감광 스위치 3에서는, 자동을 위해 위에 입니다

멈추고 자동적인 반전을 위해 떨어져 있습니다;

4. 선택권을 위한 복각 4, 0.9s 및 1.3s에서 자동 결산 속도 조정 선택. 에 0.3s를 위해 입니다.

5. 지연 자동적인 닫히는 선택. 복각 switch5,6,7,8는 그것을 위해 이고 연기 시간은 1s, 2s, 3s, 4s, 5s입니다,

8s, 10s, 15s, 20s, 25s, 30s, 35s, 40s, 50s, 선택권을 위한 60s.

6. 붐이 수직 위치를 도달할 수 없다 약간 지역을 위해 적당한 붐 각 조정

장애에 의해 일으키는 원인이 되는. 60°, 70°, 80° 및 90°를 위해 조정가능한. 그리고 감광 스위치는 또 다른 독립적인 것입니다 (1개의 2 스위치).

7. 가능한 고치고 조정을 위해 편리한 유지 보수 모드 스위치.

8. RS485 공용영역은 컴퓨터도, 연결하고, 장벽 문 국가와 경보 정보를 검사할 수 있습니다.

9. 열리는 주차장이/엄중 통제 신호 및 원격 제어 열리는/가까운 신호는 분리됩니다. 팔 오프닝

기억 함수, 맥박 팔 오프닝의 수가, 차의 수 후에 닫혀 있거든 (차량 발견자로 갖춰져야 합니다)

10. 긴급 정지 입력 신호 기능.

11. 팔은 신호 입력 기능을 밖으로 진동합니다.

12. 경보 정보 출력 기능.

13. 장벽 문 OK 신호 출력 기능.

14. 모든 입력 포트는 광전자 공학 고립, 입력 전압 범위입니다 DC5 ~ 24V입니다

15. 차량 발견자 신호 입력과 적외선 신호 입력은, 반복 발견자의 i.e, 산출 COM, NC를 사용합니다

(일반적으로 결산 명령에 반응하지 않기 위하여 특별히 발견자로 관련되는 No.4 및 No.11, 장벽 문

코일이 연결되지 않을 때). 적외선 발견자는 NPN 유형을 이용합니다.
